wifi幻彩USB控制板
一、wifi幻彩USB控制板介绍

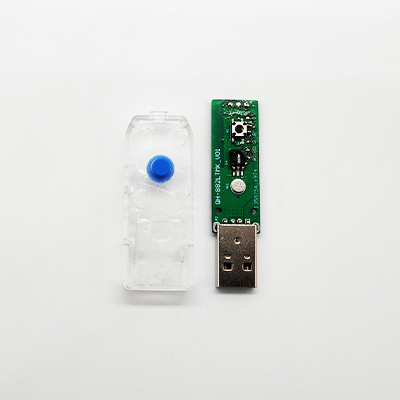

QH-882LTMK-V01是由强禾科技开发的一款wifi无线智能遥控LED控制器产品。它由高度集成的控制IC、贴片电阻、贴片电容、贴片电感、红外接收头、晶振、三极管、咪头、按键、USB头等部件构成。通过外接灯带、灯串、皮线灯等能够实现灯光控制功能，配合强禾科技手机免费wifi灯控APP(科技生活pro)用户可以实现灯光明暗调节、色彩调节、音乐律动、群组控制、定时等功能，适用于智能家居氛围灯控制、庭院氛围灯、娱乐场所氛围灯、节日氛围灯等应用场景。
二、主要参数
| 产品型号 | QH-882LTMK-V01 | 工作温度 | -20 ～ +85℃ |
| 额定电压 | 5V | 接线方式 | 共阳 |
| 输出回路 | 单路幻彩 | 信号方式 | wifi+红外 |
| 支持系统 | iOS / Android | 控制方式 | WiFi+BLE+红外 |
| 最大输出电流 | 4A/CH | 控制器方式 | APP、WIFI、红外、语音控制 |
| 最大输出功率 | 48W | 应用范围 | 灯条、灯带、灯串等恒压灯具 |
| 语音控制 | 小度、小爱、天猫精灵、科大讯飞、Google Home、Amazon Echo | 支持语言 | 中文，英文 |
支持WIFI2.4GHZ 8. 2.11B/G/N无线网络
可以通过移动网络支持远程/本地控制主账户可以与其他账户(子账户)共享
三、wifi幻彩USB控制板板框尺寸图
wifi幻彩usb控制板板框尺寸图待更新、、、
四、wifi幻彩USB控制板接口位号说明
| 序号 | 位号 | 接口定义 |
| 1 | - | 负极 |
| 2 | S | 信号 |
| 3 | + | 正极 |
| 4 | v | 烧录口 |
| 5 | T | 烧录口 |
| 6 | R | 烧录口 |
| 7 | G | 烧录口 |
| 8 | B0 | 烧录口 |
| 9 | B1 | 烧录口 |
五、相关技术资料
待更新、、、
